Piso Conductivo
La Solución Técnica para Quirófanos, Salas Blancas y Áreas Críticas en el Perú
En un quirófano, una sala de rayos X o una sala blanca farmacéutica, la electricidad estática no es un inconveniente menor es un riesgo real. Una descarga electrostática puede dañar equipos médicos de diagnóstico de alta sensibilidad, afectar el funcionamiento de monitores de signos vitales o en ambientes con gases anestésicos, representar un riesgo de ignición. Por eso las normas internacionales que regulan el diseño de estas áreas críticas la NFPA 99, la IEC 60364 y el Reglamento Nacional de Edificaciones del Perú exigen el uso de pisos conductivos con sistema de puesta a tierra verificada.
En Pisos Vinil somos especialistas en la venta e instalación de piso conductivo vinílico para proyectos hospitalarios, farmacéuticos, de laboratorio y de tecnología en el Perú. Suministramos el sistema completo: el piso conductivo, la cinta de cobre para la red de puesta a tierra, el pegamento conductivo y el cordón de soldadura para el termosellado de juntas que garantiza la conductividad y la impermeabilidad del sistema completo.
Qué es el Piso Conductivo y Cómo Funciona
El piso vinílico conductivo es un revestimiento fabricado en PVC con partículas de carbono integradas en toda su masa y un respaldo también recubierto de carbono. Esa composición le da la capacidad de conducir la electricidad estática generada por la fricción el paso de personas, el movimiento de camillas con ruedas, el desplazamiento de equipos desde la superficie del piso hasta el sistema de puesta a tierra del edificio, disipando la carga de forma continua y controlada.
El sistema completo de instalación funciona de la siguiente manera:
Antes de colocar el piso, se instala una red de cinta de cobre adhesiva conductiva sobre el sustrato preparado. Esta red forma el sistema de recolección y conducción de la carga electrostática. Cada tira de cinta debe conectarse al sistema de puesta a tierra general del edificio una conexión que debe ser verificada por un electricista calificado antes de la instalación del piso.
El adhesivo conductivo garantiza la continuidad eléctrica entre el respaldo de carbono del piso y la cinta de cobre. El uso de adhesivo convencional rompería la cadena conductora y el sistema no funcionaría.
Las planchas o losetas de piso conductivo se instalan sobre la cinta y el adhesivo conductivo. Las juntas se sellan con cordón de soldadura mediante el proceso de termosellado, creando una superficie monolítica que garantiza la continuidad de la conductividad en toda la superficie.
Una vez instalado el sistema, se verifica la resistencia eléctrica del piso en múltiples puntos para confirmar que cumple con las especificaciones normativas. La resistencia debe estar dentro del rango establecido por las normas aplicables para el tipo de área donde se instala.
Áreas de Aplicación del Piso Conductivo en el Perú
-
Quirófanos y salas de cirugía: la NFPA 99 y las normas del Ministerio de Salud del Perú exigen control electrostático en salas de cirugía donde se utilizan gases anestésicos inflamables o equipos electrónicos de alta sensibilidad.
-
Salas de rayos X e imagenología: los equipos de diagnóstico por imagen son extremadamente sensibles a las interferencias electromagnéticas y a las descargas electrostáticas. El piso conductivo protege esos equipos y garantiza la continuidad del diagnóstico.
-
Unidades de Cuidados Intensivos (UCI): las UCI concentran equipos de soporte vital que no pueden ser afectados por descargas electrostáticas. El piso conductivo es parte del sistema de seguridad integral de estas unidades.
-
Salas blancas farmacéuticas: la industria farmacéutica requiere control de partículas y control electrostático en los ambientes de producción. El piso conductivo es un componente estándar de las salas blancas de clasificación ISO.
-
Laboratorios electrónicos y centros de datos: la electrónica sensible y los servidores son vulnerables a las descargas ESD (Electrostatic Discharge). El piso conductivo protege los componentes durante el ensamblaje, mantenimiento y operación.
-
Plantas de producción de dispositivos médicos: las áreas de ensamblaje de dispositivos médicos requieren control ESD para garantizar la calidad y la seguridad de los productos fabricados.
El Sistema Completo de Pisos Vinil para Pisos Conductivos
Una instalación de piso conductivo que funcione correctamente y cumpla las normas no se puede hacer con el piso solo. Requiere el sistema completo de componentes. Pisos Vinil suministra todos los elementos del sistema:
-
Piso conductivo homogéneo en rollo: fabricado con PVC y partículas de carbono para conductividad permanente. Disponible en colores estándar para ambientes hospitalarios y técnicos.
-
Cinta de cobre adhesiva: con adhesivo conductivo por su superficie inferior para garantizar el contacto eléctrico permanente entre la cinta y el respaldo del piso.
-
Pegamento conductivo: adhesivo especializado que mantiene la continuidad eléctrica entre el piso y la red de cinta de cobre.
-
Cordón de soldadura: para el termosellado de juntas entre piezas de piso, garantizando la continuidad de la conductividad y la impermeabilidad de la superficie.
Pisos Conductivos

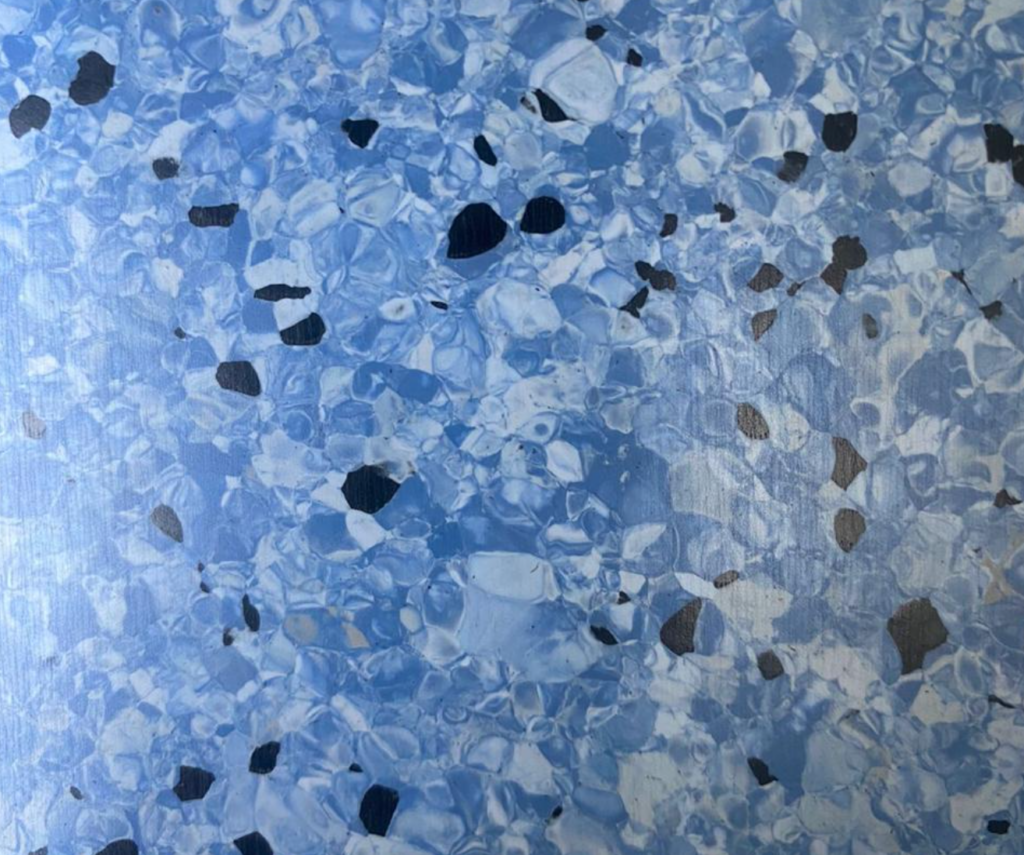

Piso Conductivo
Antiestático Azul – W
Control electrostático y grado clínico
Pisos Conductivos

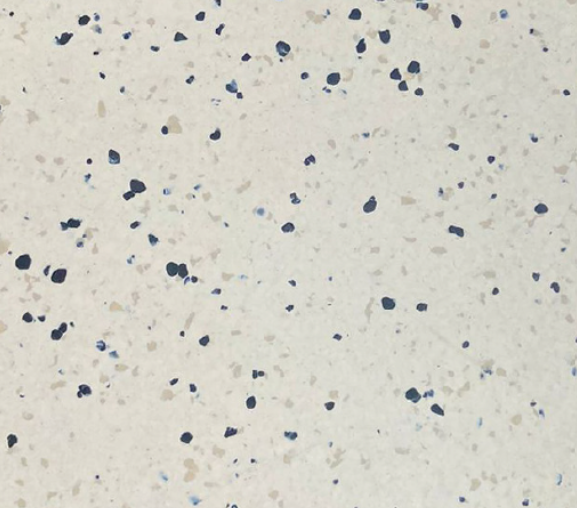

Piso Conductivo
Antiestático Beige
Y-MPV00064
Control electrostático y grado clínico
Pisos Conductivos

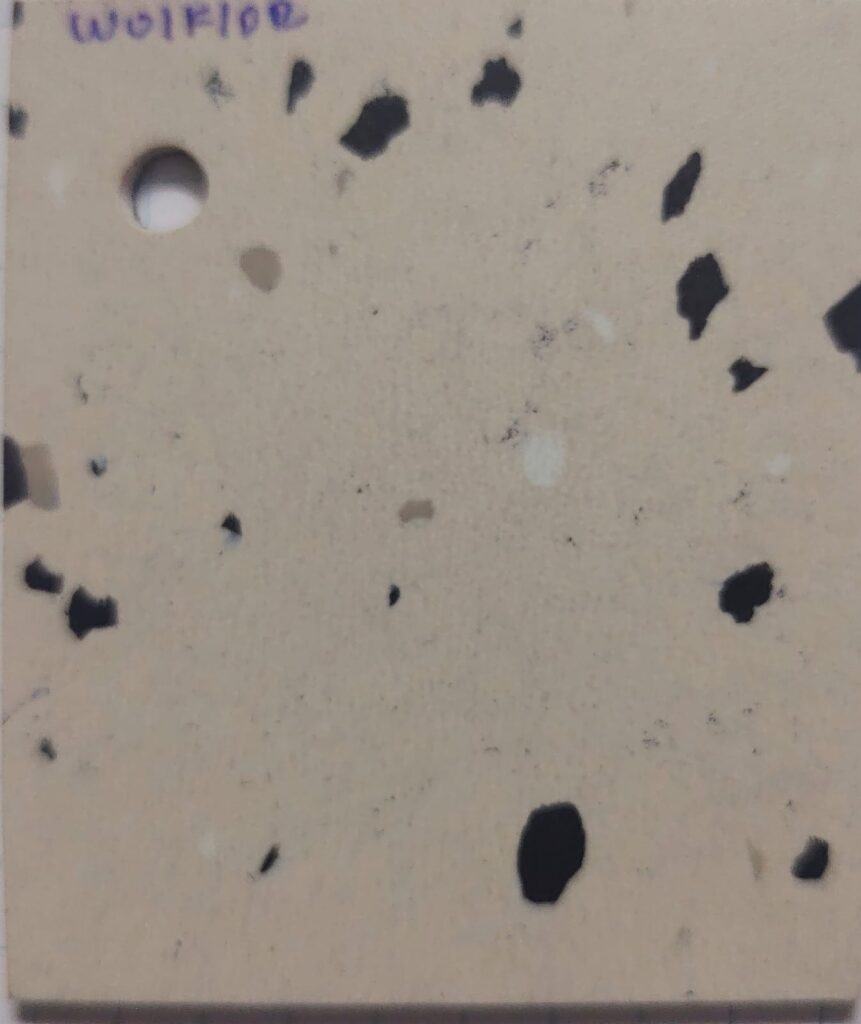

Piso Conductivo
Antiestático Beige W
Control electrostático y grado clínico
Pisos Conductivos

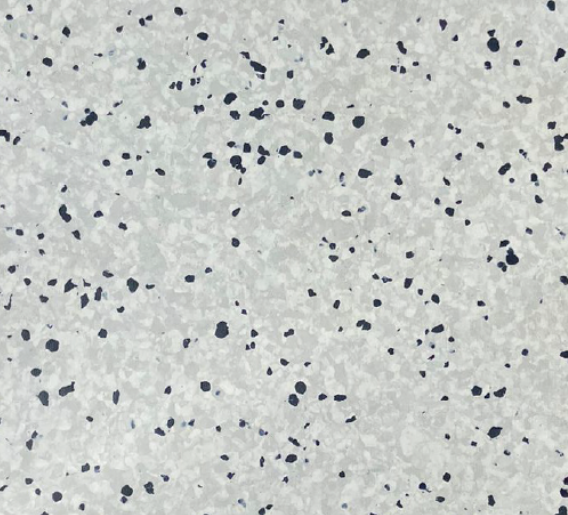

Piso Conductivo
Antiestático Blanco
Y-MPV00062
Control electrostático y grado clínico
Pisos Conductivos

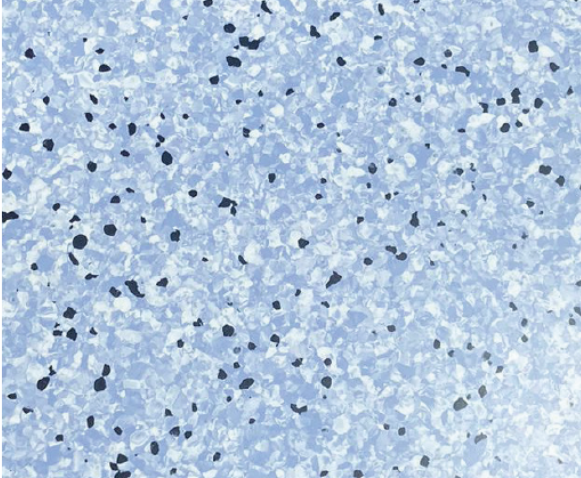

Piso Conductivo
Antiestático Celeste
Y-MPV00063
Control electrostático y grado clínico
Pisos Conductivos

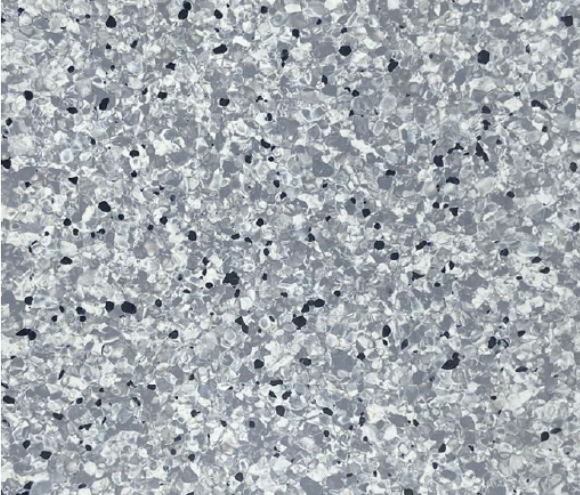

Piso Conductivo
Antiestático Gris
Y-MPV00061
Control electrostático y grado clínico
Pisos Conductivos

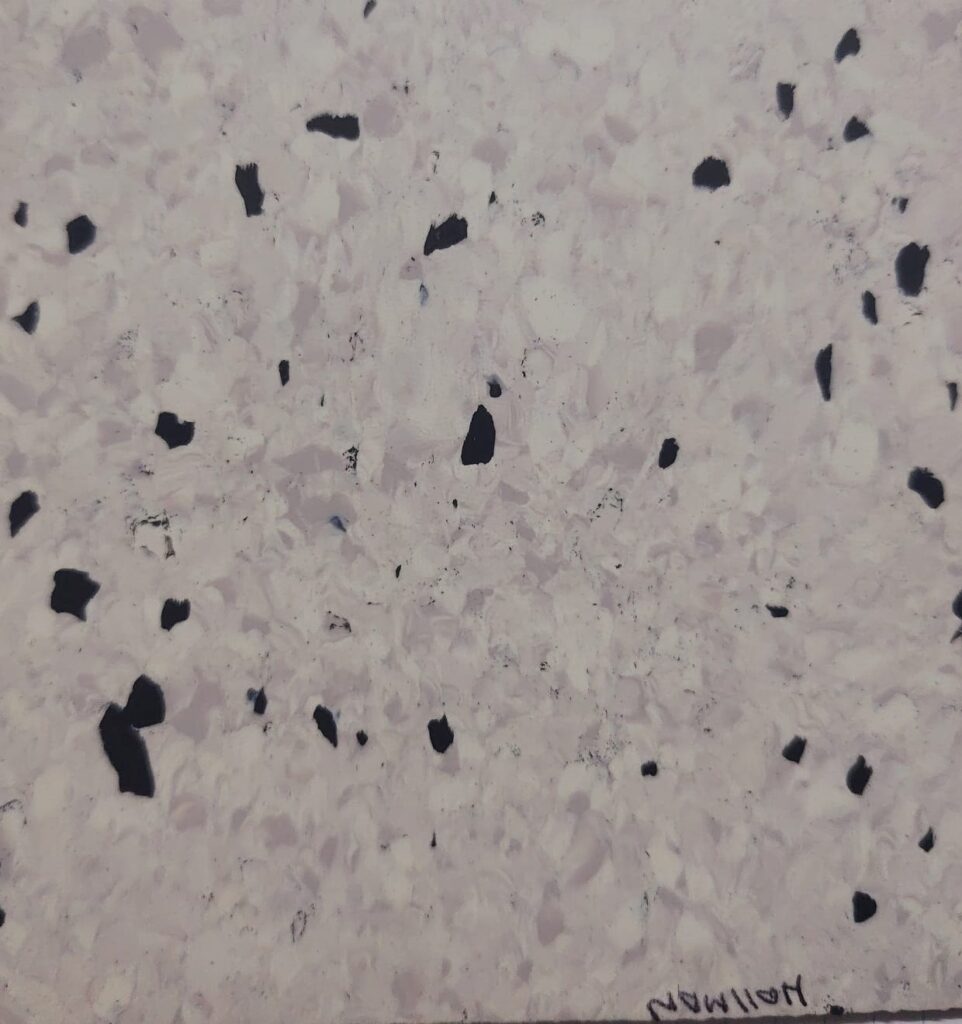

Piso Conductivo
Antiestático Halman
Blanco-H
Control electrostático y grado clínico
Pisos Conductivos

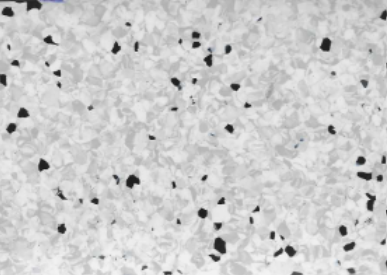

Piso Conductivo
Antiestático
Blanco – W
Control electrostático y grado clínico
Pisos Conductivos

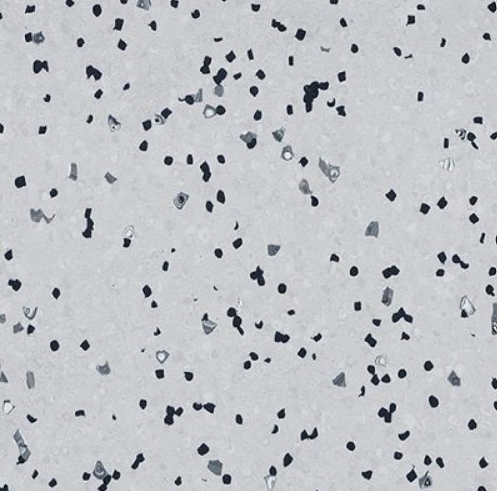

Sphera EC –
Conductivo
Forbo Gris 003
Control electrostático y grado clínico
Preguntas Frecuentes - Piso Conductivo
1. ¿Cuál es la diferencia entre piso conductivo y piso antiestático? +
El piso conductivo permite el flujo casi instantáneo de la carga electrostática hacia el sistema de tierra, con una resistencia eléctrica menor a 1×10⁶ Ω. El piso antiestático o disipativo drena la carga de forma más lenta y controlada, con resistencias entre 1×10⁶ Ω y 1×10⁹ Ω. La elección entre uno y otro depende del nivel de sensibilidad de los equipos y los gases presentes en el ambiente. En quirófanos con gases anestésicos se requiere el conductivo. Consúltenos para la especificación correcta para tu proyecto.
2. ¿La cinta de cobre puede conectarse a cualquier punto de tierra del edificio? +
La cinta de cobre debe conectarse a un punto de tierra de baja resistencia verificado por un electricista calificado. No todos los puntos de tierra de un edificio tienen la resistencia adecuada para el sistema de piso conductivo. La verificación eléctrica previa a la instalación es un paso obligatorio del proceso.
3. ¿El piso conductivo se puede instalar sobre pisos existentes? +
En ciertos casos sí, siempre que el sustrato sea firme, nivelado y la humedad esté dentro de los límites establecidos. Sin embargo, para áreas críticas como quirófanos, la preparación del sustrato es especialmente importante para garantizar la planicidad y la continuidad de la red de cinta de cobre. Evaluamos cada caso técnicamente antes de confirmar la viabilidad.
4. ¿Pisos Vinil instala el sistema completo o solo suministra los materiales? +
Pisos Vinil ofrece el servicio integral de suministro e instalación del sistema completo de piso conductivo, incluyendo la colocación de la red de cinta de cobre, la aplicación del adhesivo conductivo, la instalación del piso y el termosellado de juntas. Visita nuestra sección de servicios para más información.
